PHILIPS 22rh532 Activbox ELECTRONIC MFB

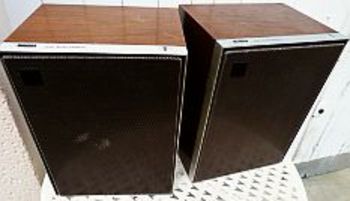

couple Philips mfb 22rh532 Vintage

Rares modèles Philips 532 e-MFB, pour Electronic Motional FeedBack, made in Holland au beau milieu des années 70's, probablement les références 3 voies les plus recherchées de la gamme. Jolis caches plastiques découpés recouverts d'une grille métallique teintée bronze solidement fixée, à peine marquée

Enceintes asservies & apairées PHILIPS hifi International 532 MFB 3 voies de petit format, aux qualités sonores sans conteste Hi-Fi, malgré des finitions électroniques professionnelles capables de rivaliser avec des enceintes de sonorisation en force brute.

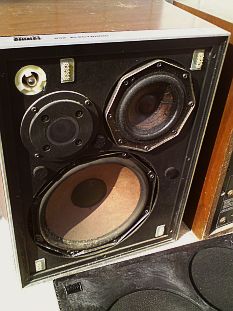

Philips mfb 532 nue

Un fonctionnement interne complexe à base de capteurs, pour contrôler les déplacements des membranes des 3 très bons haut-parleurs Philips, empêche toute déformation des Sons jusqu'à 40 W par bête – leur donnant ainsi une 'pêche' infernale. Schéma de fonctionnement éclaté en couleurs publié dans moultes revues en guise de publicité double page à l'époque

Émotionnelles électroniques = branchées sur 220 V ET sur l'ampli

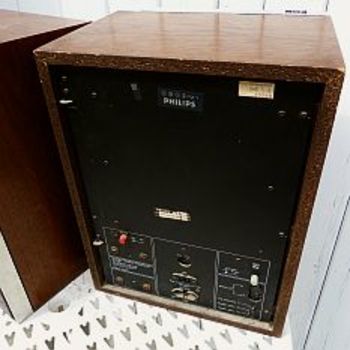

dos Philips mfb rh532

Bourrées d'électronique, se relient depuis 1975 au courant alternatif 220 Volts et à tout préamplificateur, ampli de puissance ou intégré, en lieu et place d'une enceinte acoustique traditionnelle. Joli coffrage plaqué bois verni à bande métallique en aluminium brossé avec logo PHILIPS en relief, logo de façade Motional FeedBack rétroéclairé en rouge, la classe [photo du haut]

20 + 40 = 60 W par enceinte, qu'on peut raccorder les unes aux autres pour obtenir plusieurs milliers de Watts de puissance au total !

Sélecteur de sensibilité d'entrée à 3 positions, 1 volt @ 3.000 Ω, 7,5 volts & 19 volts @ 25 Ω. Connectiques DIN, câbles & adaptateurs non fournis

  • Dimensions 532
  • volume 15 litres, volume acoustique 9 litres
    • largeur 283 mm
    • hauteur 378 mm
    • profondeur 212 mm
    • poids 15 kg pièce
  • Paire PHILIPS MFB 532 Electronic vendue

Inégalable système [e]MFB pour Electronic Motional FeedBack

Le système de correction MFB Motional FeedBack (rétro-action de mouvement) permet d'éliminer la distorsion de reproduction des basses fréquences. Philips fixe un accéléromètre au sommet du cône du boomer, cristal PXE qui capte les accélérations de la membrane et les transforme en signal électrique, comparé immédiatement au signal d'entrée. Tous les mouvements sont ainsi contrôlés et éventuellement corrigés pour une reproduction parfaitement linéaire de 35 à 500 Hz, voire au-delà

Un premier filtre actif de 500 Hz, à pente de 18 dB par octave, dirige les fréquences 'basses' (en-dessous de 500 Hertz) vers l'ampli des graves, asservissant le haut-parleur du bas. Ampli à transistors de puissance Darlington, montage en classe B, puissance 40 W très efficaces, distorsion < 0,1% @ 30 W, bande passante 5 Hz - 2 kHz.

Les fréquences 'hautes' de 500 à 20.000 Hz, avec filtre crossover passif qui 'coupe' à 4 kHz, sont dirigées vers l'ampli de 20 W dédié aux medium/aigus, à base de transistors Darlington en classe AB, alimentant les 2 haut-parleurs du haut, distorsion < 0,1% @ 15 W, bande passante 500 Hz à 60.000 Hz.

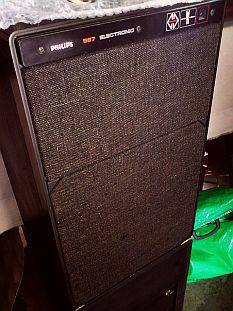

Philips 567 MFB

Saluez l'autre modèle asservi HiFi International de légende, plus haut-de-gamme, volumineux et tardif, PHILIPS MFB 22ah567 par HFVA. Son témoin de fonctionnement est une simple loupiote rouge en façade, comme sur les 3A ANDANTE Master Control.
