Nakamichi 1000 Tri-Tracer Vintage

Monstrueuse platine K7 Vintage haut-de-gamme NAKAMICHI 1000 Tri-Tracer à 3 têtes et 2 poignées de transport en acier, presque 18 kilos

Platine K7 3 têtes/3 moteurs à chargement frontal, vendue fonctionnelle en l'état. Modèle indestructible, quasi complet, mais nécessitant une ch'tite restauration

Les têtes de lecture/effacement sont situées au-dessus de la cassette, qu'on insère donc bande magnétique vers le haut, ce qui est très bien pour protéger les têtes contre la poussière.

Sur la platine cousine NAKAMICHI 700 Tri-Tracer Vintage [vendue], les têtes de lecture/effacement étaient situées sur la gauche de la cassette.

État général

Esthétique : extérieurement, hésitation entre "lamentable" et "défoncé". Montage en rack 19 pouces EIA avec poignées en acier massif. Boîtier métal déformé en façade gauche (légèrement enfoncé), sans incidence sur le fonctionnement.

Marques de chocs, éclats de peinture et traces de rouille sur le métal, rayures et chocs sur les arêtes de la belle caisse en bois massif, trous de perceuse (!) tout autour de ladite caisse, pieds manquants...

Alimentation située dessous, bien séparée du reste de l'électronique par un blindage conséquent

Technique : ma foi, remarquable vu l'âge, en tout cas fonctionnel après un bon nettoyage. En revanche, courroies fatiguées, à changer d'urgence

Construction magnifique, rarement observée sur une platine à cassette standard & plutôt digne d'un magnétophone à bande : moitié électronique avec 6 beaux circuits imprimés et beaucoup de monde dessus + quart mécanique avec 2 gros cabestans

Si l'extérieur a morflé, l'intérieur, bien protégé par sa caisse en bois et ses deux grilles métalliques anti-poussière, s'avère en revanche bien entretenu et très bien construit

Détail artisanal amusant pour cet appareil hautement technologique : les nombreuses nappes de fils électriques sont attachées entre elles par de la ficelle, nouée visiblement à la main, nœuds fixés à la cire...

Outre les pieds, il manque le cache (et le volet ?) des boutons de contrôle Pitch, Alignement & Test Tone en façade, juste au-dessus du compartiment cassette. On distingue en haut à droite l'étrange indicateur rectangulaire de défilement de la bande magnétique, très "science-fiction" (des LED bleues qui clignotent alternativement de droite à gauche)

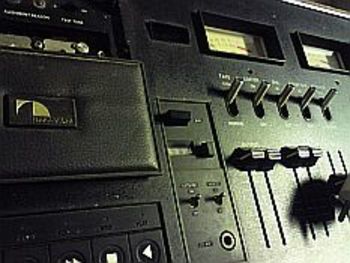

Le cache du compartiment cassette (amovible, en plastique) est recouvert de cuir noir, avec une plaque en métal logotypée Nakamichi en son centre

Les 2 Peak-mètres gradués en décibels ci-dessus, ainsi que toutes les autres loupiotes fonctionnent, y compris les minuscules diodes situées juste au-dessus des boutons de lecture

Réparation antérieure, visiblement efficace, effectuée par le SAV NAKAMICHI le 19/7/1983, numéro d'intervention 8073 [pas de mérite sur l'info, l'autocollant étant encore collé sur le côté droit de la caisse]

Prix d'origine du monstre
environ 8400 FF TTC en 1973 !

Caractéristique : géante !

Modèle qui a servi de platine K7 dans un restaurant du Sud de la France jusqu'au milieu des années 80, récupéré en l'état à la cave, n° de série 3108073

• Interface homme machine
• Contrôles en façade
• 6 touches sensitives avec minuscule LEDs de couleur pour, de gauche à droite, Pause, Record, F.Fwd, Rewind, Stop, Play
• 2 Peak-mètres à aiguilles gradués en dB, éclairés par ampoule
• étrange indicateur de défilement à 6 LEDs bleues, qui s'éclairent alternativement de droite à gauche en mode lecture
• bouton poussoir pour remise à zéro du compteur mécanique à 3 chiffres, interrupteur Memory on/off (la bande stoppe à 000)
• interrupteur Auto-Rewind pour rembobinage automatique
• touche à pression Eject
• 6 interrupteurs verticaux, de gauche à droite, Tape CrO²/normal, Limiter on/off, DNL in/out, Dolby NR on/off, Monitor tape/source, Power on/off [seul interrupteur muni d'un enjoliveur rouge]
• • Fonctions de calibrage dissimulées normalement par un cache [manquant], de gauche à droite :
  • molette Pitch control, de L à H, [Low & High], avec un marqueur sur le 0 central
  • 2 diodes rouges Alignment beacon, gauche/droite, surmontant les 2 vis servant à aligner l'azimuth des têtes
  • bouton circulaire Test tone 400 Hz à 2 positions on/off, surmontant sa molette d'ajustement (à rotation infinie)
• 7 curseurs de niveau verticaux gradués de 0 à 10 pour :
• 2 Output gauche/droite
• 2 Line input gauche/droite
• 2 Mic input gauche/droite
• 1 Blend Mic (micro mono)
• 3 entrées jack 6,35 mm pour, de haut en bas, Mic Left, Mic Right, Blend Mic
• Prise casque au format jack 6,35 mm stéréo
• Contrôles sur le côté [accessibles en démontant la caisse en bois] :
• 4 vis d'ajustement du BIAS par type de bande magnétique, 2 par voie : CRO² + Normal LEFT, CRO² + Normal RIGHT
• Contrôles à l'arrière
• sélecteur de Voltage, cavalier à 4 positions, 240, 220, 117 & 100 V, protégé par cache plastique transparent vissé [fendu]
• prise DIN 7 broches pour télécommande Remote
• filtre MPX on/off
• 4 vis de réglage de la calibration d'enregistrement Record calibration : CrO²/Normal Right & CrO²/Normal Left
• 1 vis de réglage du niveau de volume du Tone Cal pour ladite calibration
• 2 prises DIN 5 broches pour Mic & in/out
• 4 fiches Cinch/RCA stéréo, 2 entrées Gauche/Droite & 2 sorties Gauche/Droite
• Dimensions
• largeur 526 mm
• hauteur 298 mm
• profondeur 238 mm
• poids 17,9 kg !
• Exemplaire VENDU avec courroies neuves remontées en sus
