DSP YAMAHA e390 SOLDÉ
+ télécommande
+ manuel

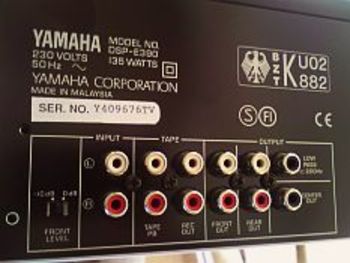

Détail des connectiques sources & réglages à l'arrière : niveaux frontaux -10 à 0 dB, sortie Subwoofer 200 Hz... Numéro de série Y409676TV, consommation max 135 Watts, puissance centre 60 W + 2 x 15 W, possibilité d'alimenter un autre appareil [non asservi, max 100 W]

Ampli-préampli 2.1 à processeur de champ sonore numérique YAMAHA DSP E390 Vintage. Matériel hi-fi peu courant, très utile pour transformer sa chaîne stéréo en installation 4.1 Dolby Pro Logic, grâce à son DSP intégré pilotable à distance

Suggestions d'installation ou de connexion du e390

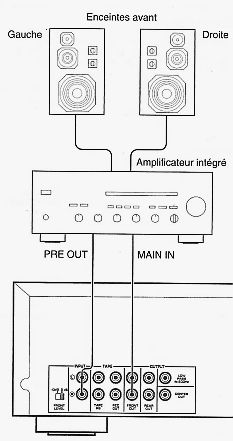

• 1. à un amplificateur intégré muni de PRE OUT/MAIN IN = FIGURE 1

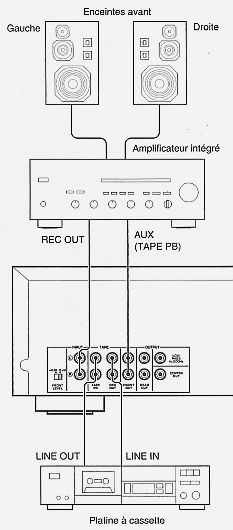

  2. à un ampli non muni de PRE OUT/MAIN IN = FIGURE 2

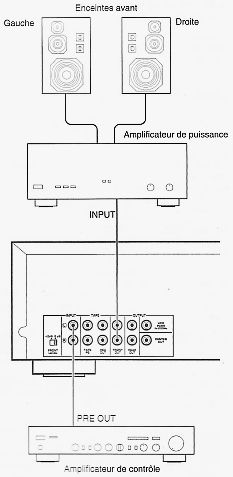

  3. entre un pré-ampli de contrôle & un amplificateur de puissance = FIGURE 3

FIGURE 1

• Dimensions E390
• • largeur 435 mm
  • hauteur 125 mm
  • profondeur 290 mm
  • poids 6,2 kg
• DSP e390 YAMAHA Vintage vendu avec manuel, télécommande & DSP-1*

Détail des fonctionnalités expliqué sur le manuel d'utilisation, très clair et lisible au demeurant, bien illustré (la preuve) et fort bien rédigé en Français

Gardez votre ampli stéréo & passez au Home Cinema à peu de frais

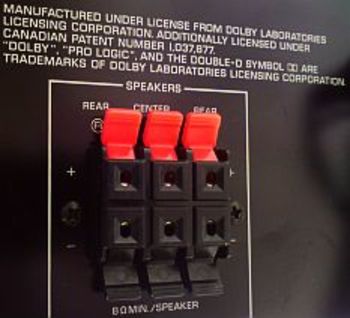

Détail des connectiques des paires d'enceintes arrière supplémentaires, et de la centrale, pour effet DOLBY SURROUND 4.1 PRO LOGIC

Ampli-préamplificateur Vintage hautement technologique sous ses airs modestes, intégrant un processeur révolutionnaire qui modifiait la sonorité ambiante selon 16 préréglages, éditables facilement par l'utilisateur, le fameux Digital Soundfield Processor maison, maintes fois repris depuis

Plusieurs types de raccordement sont possibles en fonction de votre installation, la FIGURE 4 précisant comment raccorder les enceintes arrières et la centrale dans tous les cas de figure. Ou comment transformer à peu de frais votre stéréo en chaîne 4.1 plus 'moderne' : retrouvez les sensations d'un home-cinema Vintage de qualité ^_^

FIGURE 2

Détail des fonctions de la télécommande YAMAHA fournie avec la brochure constructeur

Télécommande infrarouge 606041 alimentée par 2 piles AA 1,5V [piles non fournies]

Spécialiste du Digital Soundfield Processor depuis 1983...

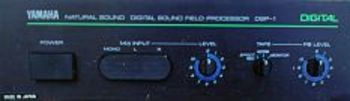

* Autre référence soldée avec, le tout 1er YAMAHA DSP-1, ancêtre Vintage très remarqué de cet e390 à l'époque, plus rustique à l'usage, et de construction interne beaucoup plus complexe [vendu tout nu]

• QUALITÉS : chaleur & bonne spatialisation de la scène sonore
• Pour la 1ère fois, on pouvait transformer instantanément une pièce domestique en salle de cinéma, club de jazz, hall de gare, stadium en délire... grâce à 1 'vrai' étage d'amplification "classique" [chaleureux & ample chez Yamaha, effet 'natural sound' maison oblige] et ce fameux DSP, véritable ordinateur à base de microprocesseurs dédiés au recalcul du Signal !
  – De nos jours, la moindre mini-chaîne en plastique & tout home-cinema qui se respecte intègre de base cette technologie de spatialisation très complexe, avec différents décodeurs propriétaires (THX, etc.), MAIS sous forme de circuits intégrés préprogrammés à base de formules mathématiques bêtement anguleuses, pour un résultat moins "doux", "rond" et "naturel"

FIGURE 3

FIGURE 4
connectiques enceintes centrale & arrières
